Θήκη όπλου HF-Welded

Οι παράμετροι συγκόλλησης — ισχύς, πίεση ηλεκτροδίου και χρόνος παραμονής — ρυθμίζονται και καταγράφονται για κάθε εισερχόμενη παρτίδα υφάσματος και ένα δείγμα πρώτου αντικειμένου ελέγχεται καταστροφικά με αποκόλληση στην αρχή κάθε κύκλου παραγωγής. Οι καμπύλες συγκολλήσεις στην ακτίνα του κοντακίου ελέγχονται ως ξεχωριστό τμήμα. Οι εγγραφές παραμέτρων είναι διαθέσιμες για αρχεία ποιότητας OEM.

Η συγκολλησιμότητα εξαρτάται από τη μοριακή πολικότητα. TPU και PVC συγκολλούνται καθαρά. Το πολυαιθυλένιο και το πολυπροπυλένιο είναι μη πολικά και δεν μπορούν να συγκολληθούν με ραδιοσυχνότητες. Το μη επικαλυμμένο νάιλον ή πολυεστέρας απαιτεί συγκολλήσιμο πολυστρωματικό υλικό. Η υφασμένη βάση 840D φέρει αντοχή στην τριβή και το πολυστρωματικό TPU παρέχει τόσο το αδιάβροχο φράγμα όσο και το συγκολλήσιμο στρώμα.

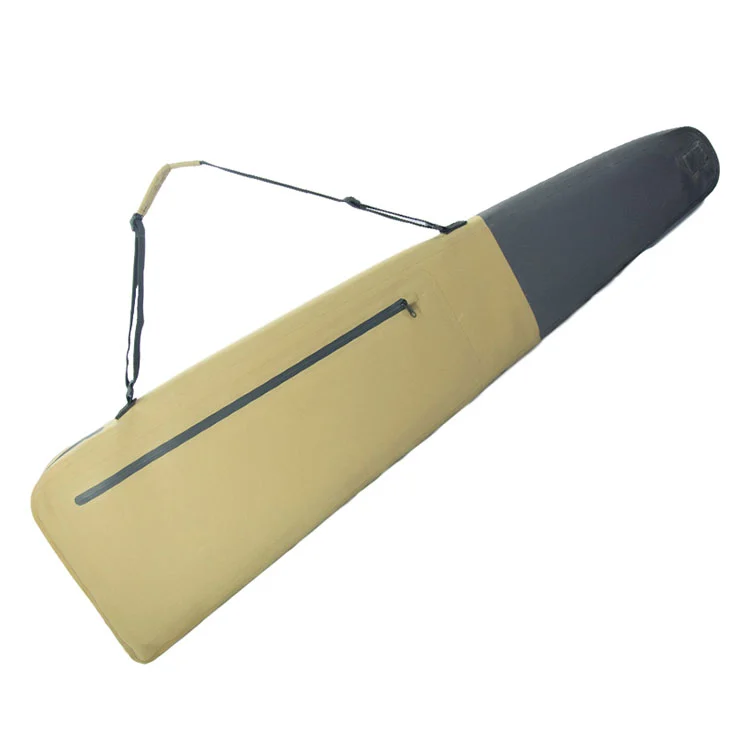

Μονοκόμματο συγκολλημένο κέλυφος που δείχνει το θαλαμωτό προφίλ και τη συγκολλημένη τσέπη

Τι κάνει αυτό το κέλυφος πιο δύσκολο να συγκολληθεί από έναν σωλήνα

A cylindrical dry bag is a straight seam repeated. A chambered gun case is not.

Καθένα από αυτά είναι μια ξεχωριστή απόφαση εργαλείων και παραμέτρων. Αυτός είναι ο λόγος για τον οποίο μια θαλαμοειδής θήκη όπλου με συγκόλληση HF φέρει υψηλότερο κόστος ανάπτυξης από έναν σωλήνα και γιατί αναφέρουμε ρητά τα εργαλεία αντί να τα διπλώνουμε σε τιμή μονάδας.

Οι Τρεις Μεταβλητές

Frequency is fixed by the equipment. Everything an operator can get wrong sits in three settings, established for each incoming fabric batch and recorded.

Η ψύξη υπό πίεση είναι το τέταρτο βήμα και αυτό που παραλείπεται συχνότερα στην παραγωγή χαμηλού κόστους. Η απελευθέρωση του ηλεκτροδίου πριν στερεοποιηθεί εκ νέου το συντηγμένο πολυμερές αφήνει έναν σύνδεσμο που φαίνεται σωστός και αποκολλάται κάτω από φορτίο.

Γιατί συγκολλούνται μόνο ορισμένα υλικά

The process depends on molecular polarity. A polymer with a dipole responds to the alternating field and heats internally; a non-polar polymer does not respond at all, whatever power is applied.

Αυτός είναι ο λόγος για τον οποίο το κέλυφος προσδιορίζεται ως πλαστικοποιημένο με TPU και όχι ως υφαντό ύφασμα. Η υφασμένη βάση 840D φέρει αντίσταση στην τριβή. το πολυστρωματικό TPU είναι τόσο το αδιάβροχο φράγμα όσο και το στρώμα που καθιστά δυνατή τη συγκόλληση.

Το κριτήριο αποδοχής

Τι αφαιρεί η συγκόλληση από τη λίστα αστοχιών

Προσδιορισμός

Συγκολλημένες Επιλογές Ανάπτυξης

Ακολουθία Παραγωγής

1. Incoming fabric inspection and weldability trial on the batch

2. Welding parameter setup — power, pressure, dwell recorded per batch

3. Δείγμα συγκόλλησης πρώτου αντικειμένου και καταστροφική δοκιμή αποφλοίωσης

4. Κοπή ακριβείας των πάνελ στη θαλαμοειδή ανάπτυξη

5. Συγκόλληση με ραδιοσυχνότητες της ακτίνας του θαλάμου του κοντακίου

6. Συγκόλληση με ραδιοσυχνότητες του κωνικού θαλάμου κάννης και των ραφών των άκρων

7. Συγκολλημένο εξάρτημα της τσέπης του αξεσουάρ και της ραφής με φερμουάρ

8. Υβριδική συγκόλληση αγκυρίων και λαβών

9. Επαλήθευση εμβάπτισης έναντι της κατάστασης IPX7

10. Τελική επιθεώρηση και συσκευασία εξαγωγής

Επιθεώρηση συγκόλλησης

Δοκιμές συγκόλλησης

Κατασκευαστική ικανότητα

Η συγκόλληση υψηλής συχνότητας είναι κεφαλαιουχικός εξοπλισμός και όχι εργασία υπεργολαβίας. Οι γραμμές συγκόλλησής μας λειτουργούν εσωτερικά στο Dongguan της Κίνας και στο Ho Chi Minh City του Βιετνάμ, τα εργαλεία ηλεκτροδίων αναπτύσσονται εσωτερικά για προσαρμοσμένα σχήματα, η συγκόλληση δοκιμάζεται σε κάθε εισερχόμενη παρτίδα και η γραμμή συγκόλλησης και η διαδικασία επιθεώρησης είναι ανοιχτά στον έλεγχο των αγοραστών.

Πρόσφατη εργασία

Καναδάς — έργο εργαλείων μάρκας κυνηγιού

Η μάρκα ήθελε έναν βαθύτερο θάλαμο στο κάτω μέρος για όπλα με ρυθμιζόμενες χτένες, που άλλαζαν την ακτίνα συγκόλλησης και όχι απλώς μια διάσταση. Αναπτύξαμε νέα εργαλεία ηλεκτροδίων για την αναθεωρημένη καμπύλη και δοκιμάσαμε το καμπύλο τμήμα ειδικά πριν από την έγκριση, καθώς μια καμπύλη συγκόλληση είναι εκεί που εμφανίζεται πρώτα το σφάλμα εργαλείων. 450 τεμ., 47 ημέρες συμπεριλαμβανομένων των εργαλείων.

Κάτω Χώρες — αρχείο ποιότητας εισαγωγέα

Η ομάδα συμμόρφωσής τους απαίτησε καταγραφές παραμέτρων συγκόλλησης ανά παρτίδα μαζί με την αναφορά εμβάπτισης, έχοντας προηγουμένως αποδεχθεί την προφορική διαβεβαίωση του προμηθευτή. Παρέχαμε καταγεγραμμένες φιγούρες ισχύος, πίεσης και παραμονής με την αποστολή και τα αποτελέσματα απολέπισης του πρώτου άρθρου. 600 τεμ, 43 ημέρες.

Ιαπωνία — Προδιαγραφή χωρίς PVC

Οι απαιτήσεις της αγοράς απέκλεισαν πλήρως το PVC. Η τυπική κατασκευή 840D TPU ήταν ήδη συμβατή και επιβεβαιώσαμε την τεκμηρίωση σύνθεσης υλικού μέσω της αλυσίδας εφοδιασμού αντί να αντικαταστήσουμε οτιδήποτε. 350 τεμ, 42 ημέρες.

Τι μας είπαν οι αγοραστές

“Curved welds are where a supplier gets found out. You tested that section on its own and showed us the result.”

— Μηχανικός προϊόντων, Μάρκα Hunting

“Parameter records per batch turned a claim into a document. Our compliance team stopped asking questions after that.”

— Υπεύθυνος Ποιότητας, Εισαγωγέας

"Αν το ύφασμα σκιστεί πριν από τη ραφή, δεν υπάρχει τίποτα άλλο για να διαφωνήσουμε. Αυτό ήταν το τεστ που μας έπεισε."

— Προμήθεια Μόλυβδου, Διανομέας Εξωτερικού Εξοπλισμού

1. Τι είναι η συγκόλληση υψηλής συχνότητας;

Ένα ηλεκτρομαγνητικό πεδίο στα 27,12 MHz αντιστρέφει την πολικότητα περίπου 27 εκατομμύρια φορές το δευτερόλεπτο. Τα πολικά μόρια στο TPU προσπαθούν να ευθυγραμμιστούν εκ νέου με κάθε αναστροφή και η εσωτερική τριβή παράγει θερμότητα σε όλο το πάχος της άρθρωσης ταυτόχρονα. Υπό την πίεση ηλεκτροδίου τα μαλακωμένα στρώματα συγχωνεύονται και στερεοποιούνται εκ νέου ως ένα συνεχές τμήμα.

2. Γιατί είναι πιο δύσκολο να συγκολληθεί μια θαλαμοειδής θήκη από έναν σωλήνα;

Ένας σωλήνας είναι μια ευθεία ραφή που επαναλαμβάνεται. Αυτό το κέλυφος έχει έναν καμπύλο θάλαμο πισινό που απαιτεί εργαλεία διαμορφωμένο στην ακτίνα, έναν κωνικό θάλαμο κάννης όπου το πλάτος συγκόλλησης πρέπει να παραμένει σταθερό καθώς στενεύει το πλαίσιο, μια συγκολλημένη τσέπη που εφαρμόζεται σε μια ήδη συγκολλημένη επιφάνεια και ένα φερμουάρ συγκολλημένο στη ραφή. Το καθένα είναι μια ξεχωριστή απόφαση εργαλείων και παραμέτρων.

3. Πώς ξέρετε ότι μια συγκόλληση είναι καλή;

Καταστροφική δοκιμή απολέπισης. Σε μια σωστή συγκόλληση το μητρικό ύφασμα σκίζεται προτού διαχωριστεί η ραφή. Ένας καθαρός διαχωρισμός κατά μήκος της γραμμής συγκόλλησης σημαίνει ανεπαρκή ενέργεια και ενεργοποιεί μια αναθεώρηση παραμέτρων πριν συνεχιστεί η παραγωγή.

4. Ποιες είναι οι μεταβλητές της διαδικασίας;

Ισχύς, πίεση ηλεκτροδίου και χρόνος παραμονής, ορίζονται ανά παρτίδα υφάσματος και καταγράφονται. Η ψύξη υπό πίεση είναι το τέταρτο βήμα και αυτό που παραλείπεται συχνότερα στην παραγωγή χαμηλού κόστους — η έγκαιρη απελευθέρωση του ηλεκτροδίου αφήνει μια άρθρωση που φαίνεται σωστή και αποκολλάται υπό φορτίο.

5. Μπορεί οποιοδήποτε αδιάβροχο ύφασμα να συγκολληθεί με RF;

Όχι. Η διαδικασία χρειάζεται μοριακή πολικότητα. TPU και PVC συγκολλούνται καλά. Το πολυαιθυλένιο και το πολυπροπυλένιο είναι μη πολικά και δεν μπορούν καθόλου να συγκολληθούν με ραδιοσυχνότητες. Το μη επικαλυμμένο νάιλον ή πολυεστέρας απαιτεί συγκολλήσιμο πολυστρωματικό υλικό. Η συγκολλησιμότητα δοκιμάζεται σε κάθε εισερχόμενη παρτίδα.

6. Συγκολλάτε στο σπίτι;

Ναι, στις δικές μας γραμμές στο Dongguan, στην Κίνα και στην πόλη Ho Chi Minh, στο Βιετνάμ, με εργαλεία ηλεκτροδίων που έχουν αναπτυχθεί εσωτερικά. Η γραμμή συγκόλλησης και η διαδικασία επιθεώρησης είναι ανοιχτά για έλεγχο αγοραστή.

7. Τι αφαιρεί η συγκόλληση από τη λίστα αστοχιών;

Ανύψωση ταινίας ραφής, διατρήσεις βελόνας που ανοίγουν ξανά καθώς η κόλλα γερνάει, ραφές που λειτουργούν χαλαρά υπό κραδασμούς, ραφές τσέπης διαρρέουν εκεί που είναι ραμμένες μέσα από το κέλυφος και άγκυρες ιμάντων που τρυπούν το φράγμα. Κανένας από αυτούς τους τρόπους αστοχίας δεν υπάρχει σε συγκολλημένο κέλυφος.

8. Μπορεί η HF-Welded Gun Case να καθαριστεί ή να συρραφεί;

Yes. With no seam tape to lift, welded seams tolerate cleaning that would damage a taped case — useful after salt, silt, or blood exposure.

9. Ραγίζουν οι συγκολλημένες ραφές στο κρύο;

Όχι. Μετά από δώδεκα ώρες στους -20 °C οι ραφές παρέμειναν άθικτες και εύκαμπτες χωρίς εύθραυστο κάταγμα στη γραμμή συγκόλλησης.

10. Υπάρχει διαθέσιμη κατασκευή χωρίς PVC;

Yes. The standard 840D TPU construction is PVC-free, and material composition documentation can be supplied through the supply chain for markets requiring it.

11. Μπορείτε να αναπτύξετε ένα προσαρμοσμένο σχήμα;

Yes. Electrode tooling is developed in-house for custom lengths, chamber profiles, welded reinforcement, and logo patches. Tooling is quoted explicitly rather than folded into the unit price.

12. Ποιοι είναι οι εμπορικοί όροι;

MOQ 300 τμχ, δείγματα σε 7–10 ημέρες, παραγωγή σε 30–45 ημέρες, EXW, FOB ή CIF, με αναφορά ανάπτυξης εργαλείων ανά έργο και τεκμηρίωση παραμέτρων συγκόλλησης διαθέσιμη για αρχεία ποιότητας.
